Ящики подвагонные аккумуляторные АЯ-50, АЯ-110

Ящики подвагонные аккумуляторные АЯ-50, АЯ-110 разработаны в соответствии с действующими техническими требованиями, устанавливаются на вагоны электропоездов и предназначены для размещения в них аккумуляторных батарей, необходимых для питания и  работы системы собственных нужд электропоезда в аварийных режимах, а также в режиме без электропитания от контактной сети.

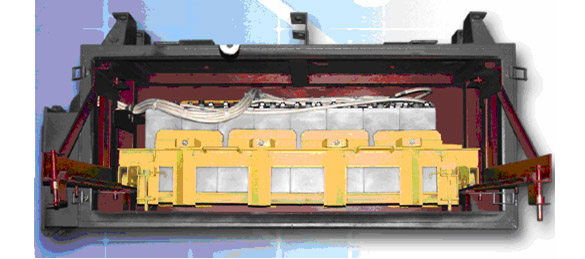

Аккумуляторные ящики поставляются как уже укомплектованные аккумуляторными батареями, так и без них. Особенностью аккумуляторного ящика является одна или несколько выкатных тележек, в которых размещены аккумуляторные батареи. Такая конструкция аккумуляторного ящика обеспечивает легкое обслуживание батарей и контроль уровня электролита при периодических осмотрах электропоезда.

В аккумуляторных  ящиках предусмотрена возможность установки генератора порошкового пожаротушения «ОСП-2» для защиты от возможных возгораний. Температура самосрабатывания внутреннего вещества не более 170°С. В аккумуляторных ящиках устанавливаются следующие типы аккумуляторных батарей: в ЯА-50 батареи типа КРL120Р или НК-125; в ЯА-110 батареи типа КРL60Р или НК-55. Кроме того, имеется возможность установки других типов аккумуляторных батарей, близких по габаритам к перечисленным, по согласованию с заказчиком.

Технические характеристики:

Наименование характеристики или параметраЕд. изм.Значение характеристики или параметра
АЯ-50АЯ-110

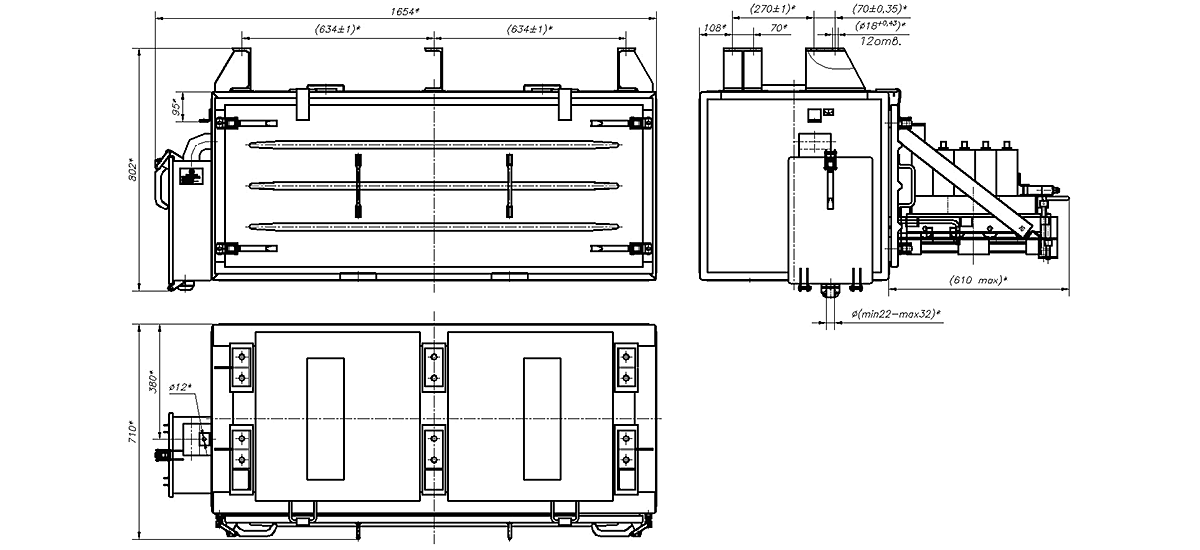

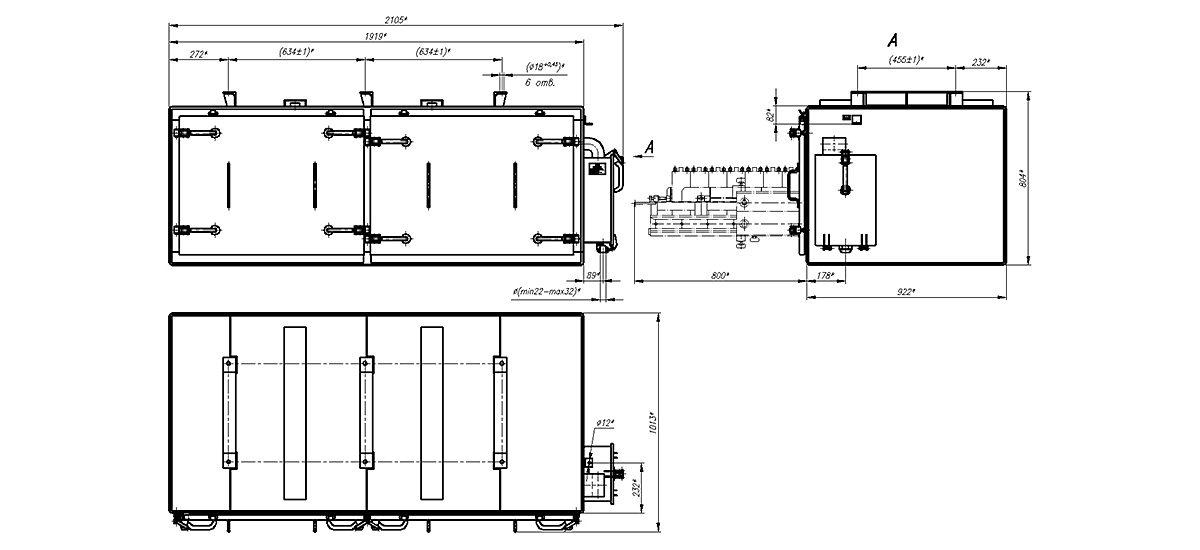

Габаритные размерымм1654х710х8022105х1013х804
Масса без аккумуляторовкг265420
ИсполнениеУ1
Тип устанавливаемых аккумуляторных батарейКРL120Р или НК125(П)КРL60Р или НК55(П)
Выходное напряжениеВ50110
Схема соединения аккумуляторных батарейПоследовательно-параллельнаяПоследовательная
Электрическая емкость аккумуляторных батарейА/ч12060

Коды СК МТР

Ящик аккумуляторный подвагонный АЯ-1103187303772
Ящик аккумуляторный подвагонный АЯ-110 в сборе с аккумуляторными батареями KPL3187303773
